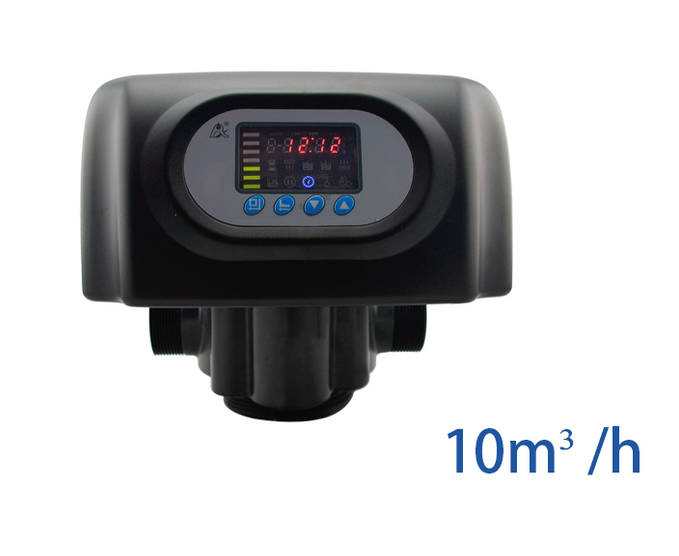

La vanne de commande automatique Runxin F75A1, référence 53510, est une vanne multivoies conçue pour contrôler les cycles de filtration et de lavage des filtres à eau industriels.

Avec un débit nominal de 10 m³/h et des raccordements d'entrée et de sortie de 2 pouces, elle permet d'automatiser les opérations de filtration, contre-lavage et rinçage rapide.

Équipée d'un contrôleur électronique programmable avec affichage LED, la version F75A1 fonctionne par programmation horaire, permettant de définir les cycles de lavage selon les besoins de l'installation.

Elle est particulièrement adaptée aux systèmes de traitement des eaux, filtres à sable de quartz, filtres à charbon actif, filtration du manganèse et prétraitement des installations d'osmose inverse (RO).

Sa conception intègre un système d'étanchéité résistant à la corrosion, une fonction de commande manuelle, un verrouillage du clavier et des possibilités de commande externe et d'interverrouillage.

Points forts

• Débit nominal : 10 m³/h (10 000 litres/heure).
• Vanne automatique multivoies pour filtration d'eau.
• Entrée et sortie : 2" mâle.
• Raccordement de vidange : 2" mâle.
• Programmation temporisée pour la version F75A1.
• Gestion automatique des cycles de filtration, contre-lavage et rinçage rapide.
• Affichage LED dynamique indiquant l'état de fonctionnement.
• Commande manuelle pour lancer un cycle de lavage.
• Programmation des fréquences et durées de rinçage.
• Verrouillage automatique du clavier pour éviter les manipulations accidentelles.
• Entrée de commande externe, notamment pour automate programmable (PLC).
• Fonction d'interverrouillage pour les installations comportant plusieurs vannes.
• Conception avec surfaces d'étanchéité résistantes à la corrosion.
• Pression de fonctionnement : 0,15 à 0,6 MPa (1,5 à 6 bar).
• Température de l'eau : 5 à 50 °C.
• Compatible avec les réservoirs de filtration de 10 à 24 pouces.
• Alimentation : 24 V DC, via adaptateur secteur 100–240 V AC.

Caractéristiques techniques

Fonctionnement et caractéristiques principales

1. Filtration automatique

La vanne Runxin F75A1 contrôle le passage de l'eau à travers le réservoir de filtration.

Elle permet d'automatiser les différentes phases de fonctionnement du filtre sans intervention manuelle permanente.

2. Trois fonctions principales

La vanne assure les opérations suivantes :

Filtration (Service)

L'eau traverse le média filtrant afin de retenir les impuretés selon les caractéristiques du matériau utilisé.

Contre-lavage (Backwash)

Le sens de circulation de l'eau est modifié afin de décolmater le média filtrant et d'évacuer les particules accumulées.

Rinçage rapide (Fast Rinse)

Après le contre-lavage, un rinçage rapide permet de remettre le lit filtrant en condition avant le retour au fonctionnement normal.

3. Programmation automatique des cycles

La version F75A1 utilise une programmation basée sur le temps.

L'utilisateur peut configurer les paramètres de fonctionnement et les cycles de lavage en fonction des besoins de son installation.

Important : la version F75A3 fonctionne avec une commande volumétrique. Il s'agit d'une variante distincte.

4. Affichage LED dynamique

Le contrôleur est équipé d'un affichage LED permettant de suivre l'état de fonctionnement.

Selon les indications du fabricant, l'affichage dynamique permet de distinguer le fonctionnement en filtration des cycles de rinçage.

5. Déclenchement manuel du lavage

La fonction Manual/Return permet de lancer manuellement un cycle de lavage.

Cette fonctionnalité facilite les opérations de maintenance et les interventions ponctuelles.

6. Verrouillage automatique du clavier

Après environ une minute sans manipulation, le clavier se verrouille automatiquement afin de limiter les modifications accidentelles.

Pour le déverrouiller, il faut maintenir simultanément les boutons « Up » et « Down » pendant environ cinq secondes.

7. Programmation de plusieurs cycles de rinçage

La vanne permet de configurer plusieurs séquences de contre-lavage et de rinçage rapide.

Cette fonctionnalité peut améliorer le nettoyage du média filtrant lorsque les conditions d'exploitation le nécessitent.

8. Gestion des coupures d'alimentation

En cas de coupure de courant prolongée dépassant trois jours, l'indication horaire « 12:12 » clignote pour signaler la nécessité de régler à nouveau l'heure.

Les autres paramètres programmés sont conservés, selon les indications du fabricant.

9. Commande externe

La vanne dispose d'une entrée permettant de recevoir un signal de commande externe.

Elle peut ainsi être intégrée dans des installations utilisant notamment :

• Un automate programmable industriel (PLC).
• Un système de commande externe.
• Un système de traitement d'eau automatisé.

10. Fonction d'interverrouillage

La fonction d'interverrouillage permet de coordonner plusieurs vannes installées dans un même système.

Dans une installation comportant plusieurs filtres, elle peut empêcher le déclenchement simultané des cycles de lavage, afin de maintenir les autres unités en fonctionnement.

Cette fonction est particulièrement intéressante pour les installations de prétraitement d'eau à plusieurs étapes.

Applications

La vanne Runxin F75A1 convient notamment aux applications suivantes :

• Systèmes industriels de filtration d'eau.
• Filtres à sable de quartz.
• Filtres à charbon actif.
• Systèmes de filtration du manganèse.
• Prétraitement des installations d'osmose inverse (RO).
• Stations de traitement des eaux.
• Installations de filtration pour bâtiments et collectivités.
• Unités de traitement d'eau en milieu industriel.
• Installations de filtration à plusieurs réservoirs.

Conditions d'utilisation

Pour garantir un fonctionnement adapté, les conditions suivantes doivent être respectées :

La compatibilité du média filtrant, du réservoir et des raccordements doit être vérifiée avant l'installation.

Contenu de la livraison

1 × Vanne de commande automatique Runxin F75A1 – Référence 53510.

L'inclusion de l'adaptateur électrique, des raccords et des autres accessoires doit être confirmée auprès du fournisseur.
