Description
La pompe submersible Vortex DNA 80-2/220 T est une pompe industrielle haute performance, conçue pour le pompage, le relevage et l'évacuation des eaux usées, eaux chargées et effluents contenant des matières solides.
Équipée d'un moteur triphasé de 2,2 kW alimenté en 380 V – 50 Hz, elle offre un débit maximal de 57,6 m³/h (960 L/min) et une hauteur manométrique maximale de 12,5 mètres.
Sa roue hydraulique Vortex permet le passage de matières solides jusqu'à 80 mm de diamètre, limitant les risques d'obstruction et facilitant le transfert des eaux fortement chargées.
Fabriquée avec un corps et une roue en fonte GG20, elle bénéficie d'une construction robuste et d'un système de double garniture mécanique en chambre à huile, assurant une protection renforcée du moteur et une excellente fiabilité en environnement industriel.
Dotée d'un indice de protection IP68, cette pompe est conçue pour fonctionner entièrement immergée jusqu'à 20 mètres de profondeur, avec des liquides dont la température ne dépasse pas 40 °C.
Elle convient particulièrement aux stations de relevage, installations d'assainissement, stations d'épuration, exploitations agricoles et applications industrielles.
Points forts
- Pompe submersible industrielle pour eaux usées et eaux chargées.
- Puissance moteur : 2,2 kW.
- Alimentation : 380 V triphasé – 50 Hz.
- Débit maximal : 57,6 m³/h, soit 960 L/min.
- Hauteur manométrique maximale : 12,5 mètres.
- Roue hydraulique Vortex adaptée aux eaux contenant des matières solides.
- Passage des solides jusqu'à 80 mm de diamètre.
- Corps et roue en fonte GG20.
- Double garniture mécanique lubrifiée en chambre à huile.
- Arbre moteur en acier inoxydable AISI 420.
- Indice de protection IP68.
- Profondeur maximale d'immersion : 20 mètres.
- Température maximale du liquide : 40 °C.
- Refoulement DN80 (3 pouces).
- Vitesse de rotation : 2 850 tr/min.
- Adaptée aux applications industrielles et aux stations d'épuration.
- Fabrication italienne.
Caractéristiques techniques
| Caractéristique | Spécification |
|---|---|
| Marque | Dreno |
| Modèle | DNA 80-2/220 T |
| Référence produit | 2000955 |
| Série | DNA |
| Type de produit | Pompe submersible pour eaux usées et eaux chargées |
| Technologie hydraulique | Roue Vortex |
| Puissance moteur | 2,2 kW |
| Alimentation électrique | 380 V |
| Type d'alimentation | Triphasée |
| Fréquence nominale | 50 Hz |
| Tolérance de tension annoncée | ± 5 % |
| Tolérance de fréquence annoncée | ± 2 % |
| Vitesse de rotation | 2 850 tr/min |
| Débit maximal | 57,6 m³/h |
| Débit maximal en litres | 960 L/min |
| Hauteur manométrique maximale (HMT) | 12,5 m |
| Diamètre de refoulement | DN80 – 3 pouces |
| Diamètre maximal des solides | 80 mm |
| Matériau du corps | Fonte GG20 |
| Matériau de la roue | Fonte |
| Matériau de l'arbre | Acier inoxydable AISI 420 |
| Étanchéité | Double garniture mécanique |
| Matériaux des garnitures | CA/CE/Viton – SiC/SiC/Viton |
| Indice de protection moteur | IP68 |
| Classe d'isolation | F – 155 °C |
| Profondeur maximale d'immersion | 20 m |
| Température maximale du liquide | 40 °C |
| Plage de pH admissible | 6 à 10 |
| Densité maximale du liquide | Inférieure à 1,1 kg/dm³ |
| Refroidissement moteur | Par le liquide environnant |
| Protection thermique | Intégrée au bobinage, raccordement T1/T2 au coffret |
| Type d'installation | Verticale, immergée |
| Protection contre les explosions | Non |
| Poids | 35 kg |
| Pays d'origine | Italie |
Remarque : le débit maximal de 57,6 m³/h et la hauteur manométrique maximale de 12,5 m correspondent à des conditions hydrauliques différentes et ne sont pas atteints simultanément.
Fonctionnement et Caractéristiques Principales
1. Technologie Vortex pour Eaux Fortement Chargées
La pompe est équipée d'une roue hydraulique Vortex, conçue pour faciliter le passage des matières solides présentes dans les eaux usées.
Cette technologie réduit le contact direct des particules avec la roue et contribue à limiter les risques de blocage.
Diamètre maximal des solides admissibles : 80 mm.
Elle convient particulièrement aux eaux contenant des débris et des matières en suspension compatibles avec les caractéristiques de la pompe.
2. Moteur Triphasé 380 V – 2,2 kW
La pompe fonctionne avec un moteur électrique triphasé présentant les caractéristiques suivantes :
- Puissance : 2,2 kW
- Tension : 380 V
- Fréquence : 50 Hz
- Vitesse : 2 850 tr/min
- Classe d'isolation : F (155 °C)
- Indice de protection : IP68
Le moteur est refroidi par le liquide dans lequel la pompe est immergée.
3. Performances Hydrauliques
| Paramètre | Valeur |
|---|---|
| Débit maximal | 57,6 m³/h |
| Débit maximal en litres | 960 L/min |
| Hauteur manométrique maximale | 12,5 m |
| Passage maximal des solides | 80 mm |
| Profondeur maximale d'immersion | 20 m |
Le débit réel dépend de la hauteur de refoulement, des pertes de charge et des conditions d'installation.
4. Construction Robuste en Fonte GG20
Le corps et la roue hydraulique sont fabriqués en fonte GG20, assurant une bonne résistance mécanique.
L'arbre moteur est réalisé en acier inoxydable AISI 420.
Cette construction est adaptée aux environnements industriels et aux installations d'assainissement.
5. Double Garniture Mécanique
La pompe dispose d'une double garniture mécanique montée en configuration dos à dos dans une chambre à huile.
Matériaux annoncés :
- CA/CE/Viton.
- SiC/SiC/Viton.
Cette configuration contribue à assurer l'étanchéité et à protéger le moteur contre les infiltrations.
6. Protection Thermique Intégrée
Le moteur dispose d'une protection thermique intégrée au bobinage.
Pour le modèle DNA 80-2/220 T, les conducteurs de protection thermique T1 et T2 doivent être raccordés au coffret de commande compatible.
Cette protection contribue à prévenir les dommages liés à une surchauffe du moteur.
7. Protection IP68
Le moteur bénéficie d'un indice de protection IP68, adapté à une utilisation immergée dans les limites définies par le fabricant.
Profondeur maximale d'immersion : 20 mètres.
8. Conditions d'Utilisation
La pompe est conçue pour fonctionner dans les limites suivantes :
| Paramètre | Limite |
|---|---|
| Température maximale du liquide | 40 °C |
| Profondeur maximale d'immersion | 20 m |
| pH admissible | 6 à 10 |
| Densité du liquide | < 1,1 kg/dm³ |
| Tolérance de tension | ± 5 % |
| Tolérance de fréquence | ± 2 % |
Applications
La pompe submersible Vortex DNA 80-2/220 T convient notamment aux applications suivantes :
- Stations de relevage des eaux usées
- Stations d'épuration et de traitement des eaux
- Pompage des eaux chargées industrielles
- Évacuation des effluents domestiques
- Installations d'assainissement collectif
- Exploitations agricoles
- Évacuation des eaux contenant des matières solides
- Fosses et puisards industriels
- Réseaux de collecte des eaux usées
- Installations municipales et commerciales
- Systèmes de drainage des eaux contaminées
Recommandations d'Installation
Pour garantir une installation correcte :
- Vérifier la disponibilité d'une alimentation 380 V triphasée – 50 Hz.
- Prévoir un coffret de commande et de protection adapté au moteur de 2,2 kW.
- Raccorder les conducteurs thermiques T1 et T2 au système de protection approprié.
- Vérifier la compatibilité du raccordement DN80.
- Respecter la profondeur maximale d'immersion de 20 mètres.
- Ne pas dépasser une température de liquide de 40 °C.
- Vérifier que le liquide présente un pH compris entre 6 et 10.
- Confirmer que la densité du liquide reste inférieure à 1,1 kg/dm³.
- Dimensionner les tuyauteries selon le débit et la hauteur manométrique nécessaires.

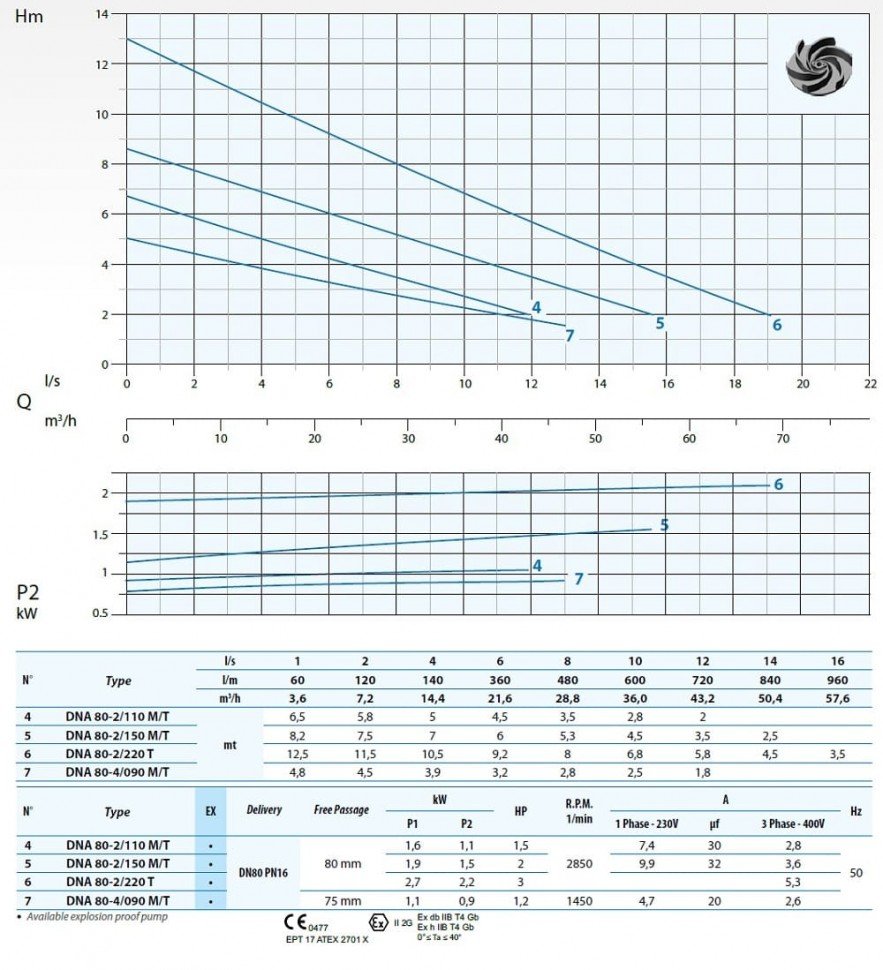

- Consulter la courbe hydraulique du fabricant pour déterminer le point de fonctionnement.
- Confier l'installation électrique et hydraulique à un professionnel qualifié.
Attention : cette version n'est pas certifiée pour les atmosphères explosives.
Contenu de la Livraison
1 × Pompe submersible Vortex DNA 80-2/220 T – Référence 2000955.
Les accessoires de raccordement, dispositifs de commande et câbles supplémentaires ne sont pas confirmés dans les informations fournies.
